Otros factores de forma de las placas base

Introducción a las placas base o placas base

El primer componente de un ordenador es la placa base (también denominada "placa base"). La placa base es el concentrador que se utiliza para conectar todos los componentes esenciales del ordenador.

Como su nombre lo indica, la placa base funciona como una placa "materna", que toma la forma de un gran circuito impreso con conectores para tarjetas de expansión, módulos de memoria, el procesador, etc.

Características

Existen muchas maneras de describir una placa base, en especial las siguientes:

• el factor de forma
• el chipset
• el tipo de socket para procesador utilizado
• los conectores de entrada y salida

Factor de forma de la placa base

El término factor de forma normalmente se utiliza para hacer referencia a la geometría, las dimensiones, la disposición y los requisitos eléctricos de la placa base. Para fabricar placas bases que se puedan utilizar en diferentes carcasas de marcas diversas, se han desarrollado algunos estándares:

• AT miniatura/AT tamaño completo es un formato que utilizaban los primeros ordenadores con procesadores 386 y 486. Este formato fue reemplazado por el formato ATX, cuya forma favorecía una mejor circulación de aire y facilitaba a la vez el acceso a los componentes.
• ATX: El formato ATX es una actualización del AT miniatura. Estaba diseñado para mejorar la facilidad de uso. La unidad de conexión de las placas bases ATX está diseñada para facilitar la conexión de periféricos (por ejemplo, los conectores IDE están ubicados cerca de los discos). De esta manera, los componentes de la placa bases están dispuestos en paralelo. Esta disposición garantiza una mejor refrigeración
• ATX estándar: Tradicionalmente, el formato del estándar ATX es de 305 x 244 mm. Incluye un conector AGP y 6 conectores PCI.

• micro-ATX: El formato microATX resulta una actualización de ATX, que posee las mismas ventajas en un formato más pequeño (244 x 244 mm), a un menor costo. El Micro-ATX incluye un conector AGP y 3 conectores PCI.
• Flex-ATX: FlexATX es una expansión del microATX, que ofrece a su vez una mayor flexibilidad para los fabricantes a la hora de diseñar sus ordenadores. Incluye un conector AGP y 2 conectores PCI.
• mini-ATX: El mini ATX surge como una alternativa compacta al formato micro ATX (284 x 208 mm) e incluye a su vez, un conector AGP y 4 conectores PCI en lugar de los 3 del microATX. Fue diseñado principalmente para mini-PC (ordenadores barebone).
• BTX: El formato BTX (Tecnología Balanceada Extendida), respaldado por la marca Intel, es un formato diseñado para mejorar tanto la disposición de componentes como la circulación de aire, la acústica y la disipación del calor. Los distintos conectores (ranuras de memoria, ranuras de expansión) se hallan distribuidos en paralelo, en el sentido de la circulación del aire. De esta manera, el microprocesador está ubicado al final de la carcasa, cerca de la entrada de aeración, donde el aire resulta más fresco. El cable de alimentación del BTX es el mismo que el de la fuente de alimentación del ATX. El estándar BTX define tres formatos:

• BTX estándar : con dimensiones estándar de 325 x 267 mm

• micro-BTX : con dimensiones reducidas (264 x 267 mm) pico-BTX: con dimensiones extremadamente reducidas (203 x 267 mm)

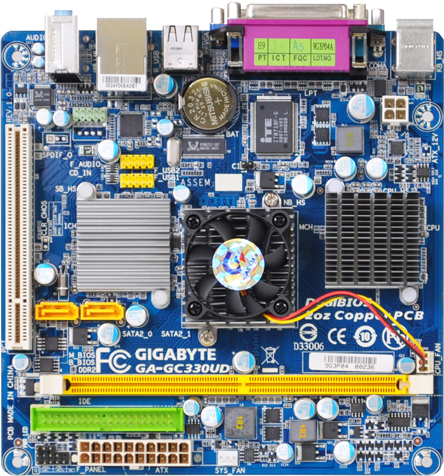

• ITX: el formato ITX (Tecnología de Información Extendida), respaldado por Via, es un formato muy compacto diseñado para configuraciones en miniatura como lo son las mini-PC. Existen dos tipos de formatos ITX principales:

• mini-ITX: con dimensiones pequeñas (170 x 170 mm) y una ranura PCI

• nano-ITX: con dimensiones muy pequeñas (120 x 120 mm) y una ranura miniPCI. Por esta razón, la elección de la placa base y su factor de forma dependen de la elección de la carcasa. La tabla que se muestra a continuación resume las características de los distintos factores de forma.

A continuación veremos una imagen comparativa entre los tipos Atx e Itx :

Otros factores de forma mas particulares:

• EBX :Desarrollado por Ampro y Motorola, fue pensado para integrar todos los componentes principales de un ordenador en la placa base. Destinado principalmente a sistemas básicos que requieren poca potencia.

• DTX :El factor de forma DTX fue introducido en el mercado por AMD en enero de 2007. de tamaño reducido, ha sido desarrollado para HTPC. Es compatible con las cajas ATX y también se encuentra en una versión más reducida, llamada Mini-DTX. Dispone de uno o dos slots de expansión que suelen ser un puerto PCI-express y un PCI. Además de su reducido tamaño, su precio es bajo debido a los pocos elementos que incorpora

Baby AT : Los avances en miniaturización permitieron que los fabricantes de clónicos pudieran meter las funcionalidades del AT en una placa del tamaño de la antigua XT. Para distinguirla la denominaron Baby AT. Fue muy popular, e incluso después de algún tiempo fue adoptada por IBM, que redujo así el tamaño de las placas de sus equipos AT. Se trata por tanto de placas con características AT y tamaño XT.

XT: Se basa en la placa IBM PC original. En su primera versión, la placa de este equipo, inspiradora de todas las demás, disponía de 5 conectores ISA de 8 bits, un conector de teclado, otro para casete, y zócalos para el coprocesador aritmético y para las ampliaciones de memoria DRAM. Estos chips de memoria eran de 16 pines (8 para cada lado)

en el modelo de 1983 se suprimió el conector para casete y se aumentó a 8 el número de conectores ISA de 8 bits. Fue utilizado principalmente por la industria de “clónicos”.
